常用的语音芯片介绍及其工作原理

常用的语音芯片介绍及其工作原理

随着科技发展的进步，市场上语音提示的产品也与日俱增，从小时候接触的语音玩具，游戏机，到现在的家用语音额温枪、智能扫地机、电子血压计、语音电子秤、智能电磁炉、微波炉、豆浆机等等都是带有语音功能，而这些带有语音功能的产品现在很受消费者的青睐。然而，这些带有语音功能的产品最重要的环节就是其中的语音芯片，现在市场上最常用的语音芯片有NVC系列，因为NVC语音芯片具有成本低，性能稳定，音质高，控制方便，电路简单等诸多显著优点。

语音芯片分的种类也很多，有分一次性语音的，这类型的便宜些，如WTN3，WT5S，WTH系列语音芯片等；有可重复擦写的语音芯片，这个可以多次写入语音，类似WT588D，WT2000，WT2003等，语音芯片里面又分有录音ic，语音放音ic，一个是有录音功能的，一个是没有录音功能，两者肯定均有放音功能，而且如果自己要用语音芯片，要看自己的语音内容是多长的，需要装入多长的语音，价格要求怎样，这些都要看各人的选型了，市场上目前没有说哪个是通用万能的语音芯片，毕竟，你要跟实际情况挂钩的

常用的语音芯片介绍

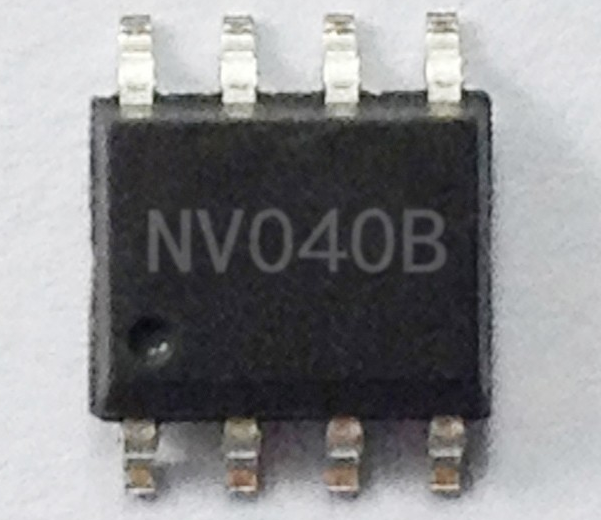

NVB：普通

支持主控MCU二线串口控制，可以任意控制多段语音触发，是市面上唯一8脚芯片支持256段声音的语音芯片。

OTP存储格式，生产周期快，最快仅需一天，下单无最小量限制；

灵活的多种按键操作模式以及电平输出方式供选择（边沿按键触发、电平触发、随机按键播放、顺序按键播放）；

简单方便的两线MCU串口控制方式，用户主控MCU可控制任意段语音的触发播放及停止；支持4个按键触发。

语音时长20秒、40秒、65秒、80秒、115秒；  内置一组PWM输出器可直推0.5W喇叭；

灵活的放音操作，通过组合可节省语音空间，单个数据口最多可播放128个语音组合；  音质优美，性能稳定，物美价廉；

内置LVR自复位电路，保证芯片正常工作；

DIP8，SOP8以及COB三种封装可供选择，使用方便，应用灵活；外围电路简单，仅需一耦合电容；

工作电压范围：1.8V～4.5V（5V供电的话VDD需串接电容降压）；

静态电流：2uA；

常用的语音芯片介绍

NVC：智能、性价比高

支持主控MCU一线串口控制，可以任意控制多段语音触发，是市面上唯一8脚芯片支持220段声音的语音芯片。

支持DAC外接功放，支持播放声音优美的和弦MIDI音乐。

OTP存储格式，生产周期快，最快仅需一天，下单无最小量限制；

灵活的多种按键操作模式以及电平输出方式供选择（边沿按键触发、电平触发、随机按键播放、顺序按键播放）；

简单方便的一线MCU串口控制方式，用户主控MCU可控制任意段语音的触发播放及停止；语音时长20秒、40秒、80秒、180秒；

内置一组PWM输出器可直推0.5W喇叭，支持13bit的DAC输出，可外接模拟功放；灵活的放音操作，通过组合可节省语音空间，最多可播放220个语音组合；音质优美，性能稳定，物美价廉；

内置LVR自复位电路，保证芯片正常工作；

DIP8，SOP8，以及COB三种封装可供选择，使用方便，应用灵活；  支持和弦MIDI播放，音质非常优美； 外围电路简单，仅需一耦合电容； 工作电压范围：2V～4.5V；  静态电流：小于2uA；

NVC语音芯片

NVC可以用单片机调音量；NVB不允许调节音量，默认最大音量，0.5W的喇叭 NVC可支持编程更改功能，NVB只可以串口触发 指纹锁一般推NVC（门铃芯片，指纹机，汽车电子） 单片机（NVB，NVC都可以用） 

NVB用于家电，治疗仪，血压计，玩具比较多，高电频触发，价格便宜，SOP贴片，PWA直推0.5W喇叭

NVC：智能门锁，指纹机，智能家电

语音芯片分类

语音芯片根据集成电路类型来分，凡是与声音有关系的集成电路被统称为语音芯片（又称声音IC，这里应该叫成Voice IC），但是在语音芯片的大类型中，又被分为语音芯片（Speech IC），音乐芯片（Music IC）两种。

（1）现在市场上常见音乐芯片分类：

单音片：是一种最基本的音乐IC，是音乐单通道的，同一时间音符输出的多少，决定了单音片的效果，有70多，100多音符等等。

音乐通道：2通道、3通道、4通道、8通道、12通道等更多。

（2）现在市场上常见语音芯片分类：

短时间语音芯片有10秒，20秒，40秒，80秒，170秒的芯片

常用的语音模块有：6分钟，8分钟，16分钟，1小时的等。

长时间的语音芯片有：340秒，500秒，1000秒，2000秒更长

通用的语音芯片有：10秒到340秒

WT588D语音芯片

WT588D语音芯片是一款功能强大的可重复擦除烧写的语音单片机芯片。配套WT588DVioceChip上位机操作软件可随意更换WT588D语音单片机芯片的任何一种控制模式，把信息下载到SPI-Flash上即可。

软件操作方式简洁易懂，撮合了语音组合技术，大大减少了语音编辑的时间。完全支持在线下载，即便是WT588D通电的情况下，一样可以通过下载器给关联的SPI-Flash下载信息，给WT588D语音芯片电路复位一下，就能更新到刚下载进来的控制模式。

WT588D语音芯片控制模式有：MP3控制模式、按键控制模式、3×8按键组合控制模式、并口控制模式、一线串口控制模式、三线串口控制模式。

MP3控制模式。MP3控制模式下的功能有：播放/暂停、停止、上一曲、下一曲、音量+、音量-；

按键控制模式。按键控制模式下触发方式灵活，可随意设置任意按键为脉冲可重复触发、脉冲不可重复触发、无效按键、电平保持不可循环、电平保持可循环、电平非保持可循环、上一曲不循环、下一曲不循环、上一曲可循环、下一曲可循环、音量+、音量-、播放/暂停、停止、播放/停止等15种触发方式，最多可控制10个按键触发输出；

一线串口控制模式。一线串口控制模式可通过发码端控制语音播放、停止、循环播放和音量大小，或者直接触发0～219地址位的任意语音，发码速度600us～2000us；
